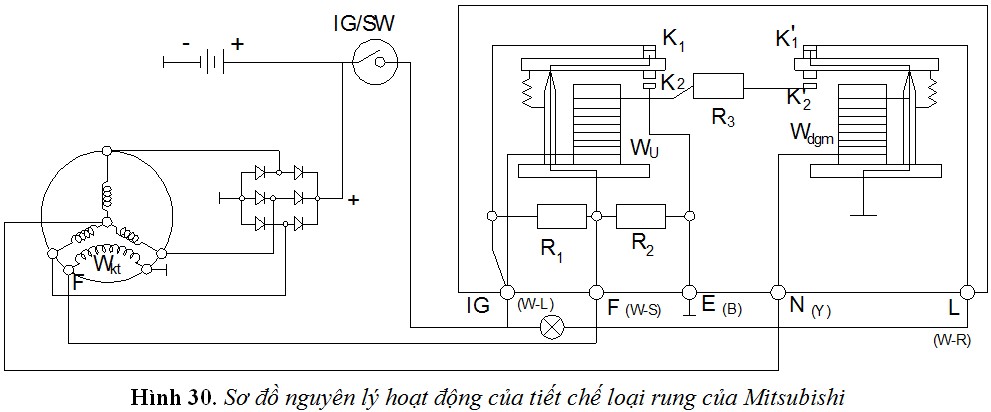

Hình vẽ trên là một sơ đồ mạch điện ví dụ của một tiết chế loại rung. Cơ sở hoạt động của các tiết chế loại rung là các relay. Trên hình vẽ, có hai relay, relay điều chỉnh điện với cuộn dây Wu và relay điều khiển đèn báo nạp.
- Khi bật IG/SW, có dòng điện:
* + accu → đèn báo nạp → tiếp điểm K1' → khung relay đèn báo → mát: đèn báo nạp sáng.
* + accu → IG → tiếp điểm K1 → khung relay điều chỉnh điện → F → Wkt → mát: cung cấp một dòng kích từ ban đầu cho máy phát.
- Khi rotor máy phát quay, có sự biến thiên từ thông đi qua stator làm sinh ra điện áp xoay chiều 3 pha.
* Dòng điện tại điểm trung hòa của stator → N → Wdgm → khung relay đèn báo → mát: tiếp điểm K1' ngắt, K2' dẫn, đèn báo nạp tắt.
* + accu → IG → Wu → R3 → K2' → mát: cung cấp dòng điện qua cuộn dây relay điều chỉnh điện.
* - Khi điện áp máy phát đủ lớn, dòng điện qua Wu đủ khả năng hút tiếp điểm K1 hở ra, dòng điện qua Wkt không thể đi qua K1 nữa nên có dòng điện đi từ IG → R1 → F → Wkt → mát: dòng điện qua cuộn kích từ lúc này bị hạn chế bởi điện trở R1. Tiết chế sẽ dẫn và ngắt (rung) ở tiếp điểm K1 để duy trì điện áp phát ra.
* - Khi tốc độ máy phát tăng quá cao, điện trở R1 không còn khả năng hạn dòng, điện áp tăng lên. Lúc này, dòng điện qua Wu đủ lớn để kéo cần tiếp điểm, làm K2 dẫn. Hai đầu Wkt nối mát nên không có dòng điện đi qua. Tiếp điểm K2 được dẫn và ngắt (rung) để duy trì điện áp máy phát.
* - Điện trở R2 dùng để bảo vệ tiếp điểm K1, khi K1 dẫn và ngắt làm sinh ra sức điện động trong Wkt, dòng điện này sẽ đi qua R2 mà không phóng qua K1.
* - R3 là điện trở bù nhiệt. Nhiệt độ môi trường tăng lên hay do sự tỏa nhiệt của các thiết bị làm điện trở của Wu (làm bằng đồng) tăng lên → điện áp hiệu chỉnh tăng lên. R3 là loại nhiệt điện trở âm bù lại sự tăng của Wu, ổn định điện áp máy phát theo nhiệt độ.
